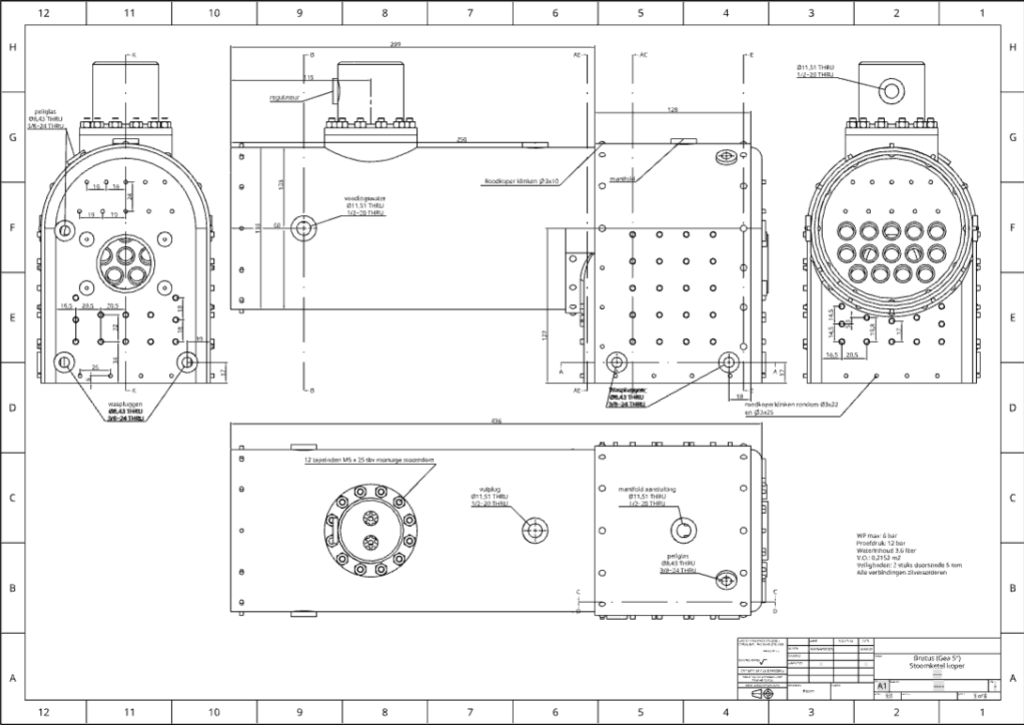

Hieronder is de tekening van het ontwerp te vinden. In de downloads is een complete set tekeningen terug te vinden. De algemene gegevens zijn:
- Werkdruk 6 bar
- Ketelinhoud 3,6 liter
- Verwarmd oppervlakt 21,5 cm2
Voor het ontwerp en de bouw van de ketel moet ik voldoen aan de PED (Pressure Equipment Directive). De PxV waarde van deze ketel bedraagd 21,6 bar.liter. Hierdoor is de ketel een zogenaamde categorie I ketel. Volgens de PED betekend dit:
- Technische documentatie. De fabrikant stelt de technische documentatie samen.
- Fabricage. De fabrikant neemt alle nodige maatregelen om ervoor te zorgen dat het fabricage- en controleproces waarborgt dat de vervaardigde drukapparatuur conform is met de technische documentatie en met de toepasselijke eisen van de PED richtlijn.
- CE-markering en EU-conformiteitsverklaring. Deze dient door de fabrikant zelf aangebracht te worden.
Hier wordt veel over gelaten aan de fabrikant (de bouwer van de ketel). Binnen de stoomclubs in Nederland en Belgie zijn afspraken gemaakt over het ontwerp en de bouw van een ketel. Hierbij is gesteld dat:
- het ontwerp door een rekenmeester van de gezamelijke clubs goedgekeurd dient te worden en
- dat de ketel gekeurd dient te worden door een ketelinspecteur.
Hiermee wordt binnen de clubs er voor gezorgd dat de kwaliteit van ontwerp en bouw (inclusief gebruikte materialen) geborgd wordt. (Aangezien ik een elektrotechnicus ben, is mijn kennis over materialen en ketelontwerp groeiend, maar acht me hier niet altijd deskundig in.)
Het ontwerp van de ketel heb ik gemaakt aan de hand van het handboek modelstoomketels. Dit boek staat vol met tips over het ontwerp van de ketel. Met de rekenmeester heb ik een aantal keer contact gehad over hoe het een en ander op te lossen. Uiteindelijk heb ik een ontwerp is door de rekenmeester goedgekeurd.
Het ontwerp heb ik gemaakt op basis van andere ontwerpen en het handboek. De eisen uit het handboek heb ik overgenomen in een Excel file en ben alle eisen langs gegaan en in de Excel file beantwoord en in het ontw
De ketel heb ik ontworpen met behulp van het handboek modelstoomketels. Hiervoor heb ik de tekst uit het handboek overgenomen in een Excel file en per regel heb ik aangegeven hoe ik dit heb verwerkt in het ontwerp. Deze file heb ik hieronder toegevoegd, waarin ook de materiaallijst, de berekening van het verwarmd oppervlak, het volume en de berekening voor de veiligheid is opgenomen. Als je hier gebruik van maakt, wil je dan wel aangeven dat het uit het handboek modelstoomketels komt en wil je dan ook zorgen dat je dit handboek aanschaft.
